OmniArk芯神鼎 硬件仿真系统

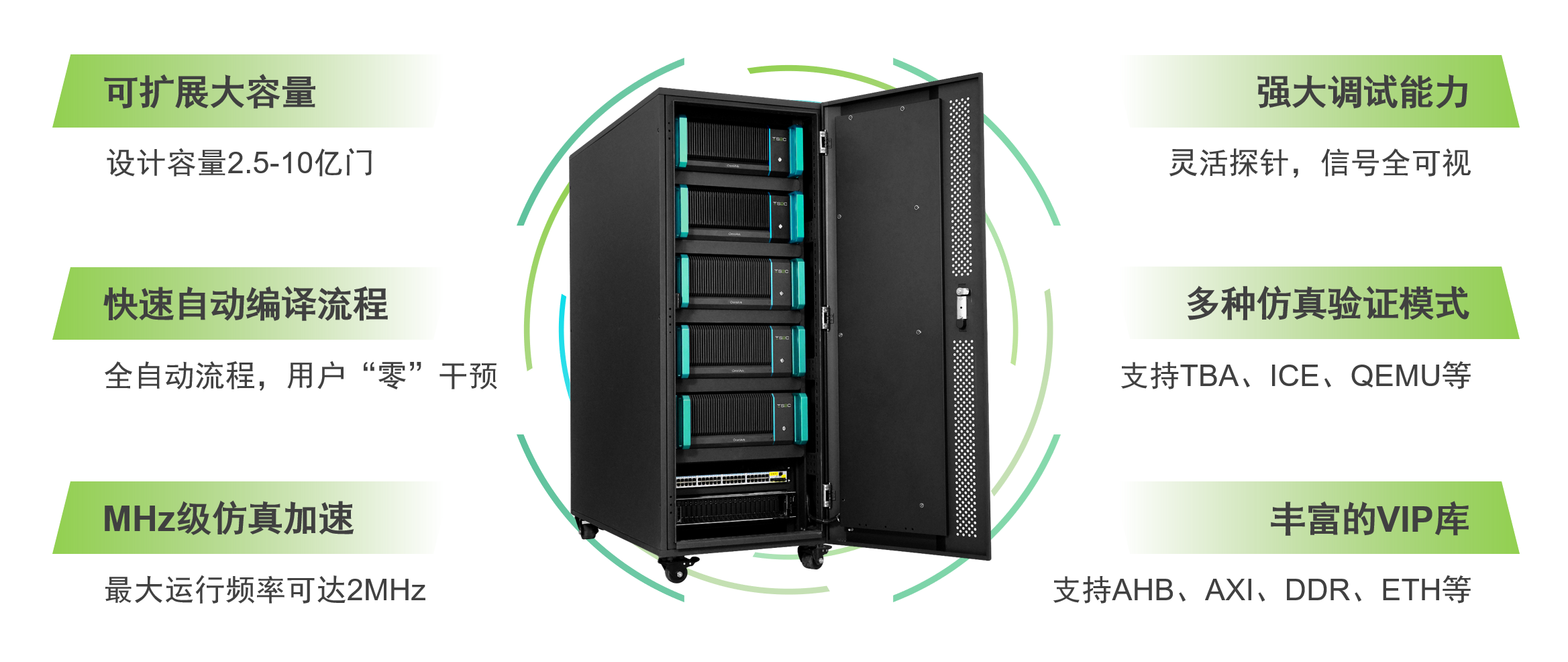

芯神鼎是我们自主研发的企业级硬件仿真系统,拥有多项自主知识产权的核心技术。产品采用超大规模可扩展阵列架构设计,单机柜设计容量最大10亿门。支持TBA、 ICE、 Hybrid等多种仿真验证模式,支持信号全可视,适合超大规模高端通用芯片设计的系统级验证,可以满足不同验证场景需求。


芯神鼎 硬件仿真系统.png


重点摘要

  • 快速的平台建立时间

  • 全自动的编译流程

  • 高效的调试纠错能力

  • 千倍以上的仿真加速


系统架构

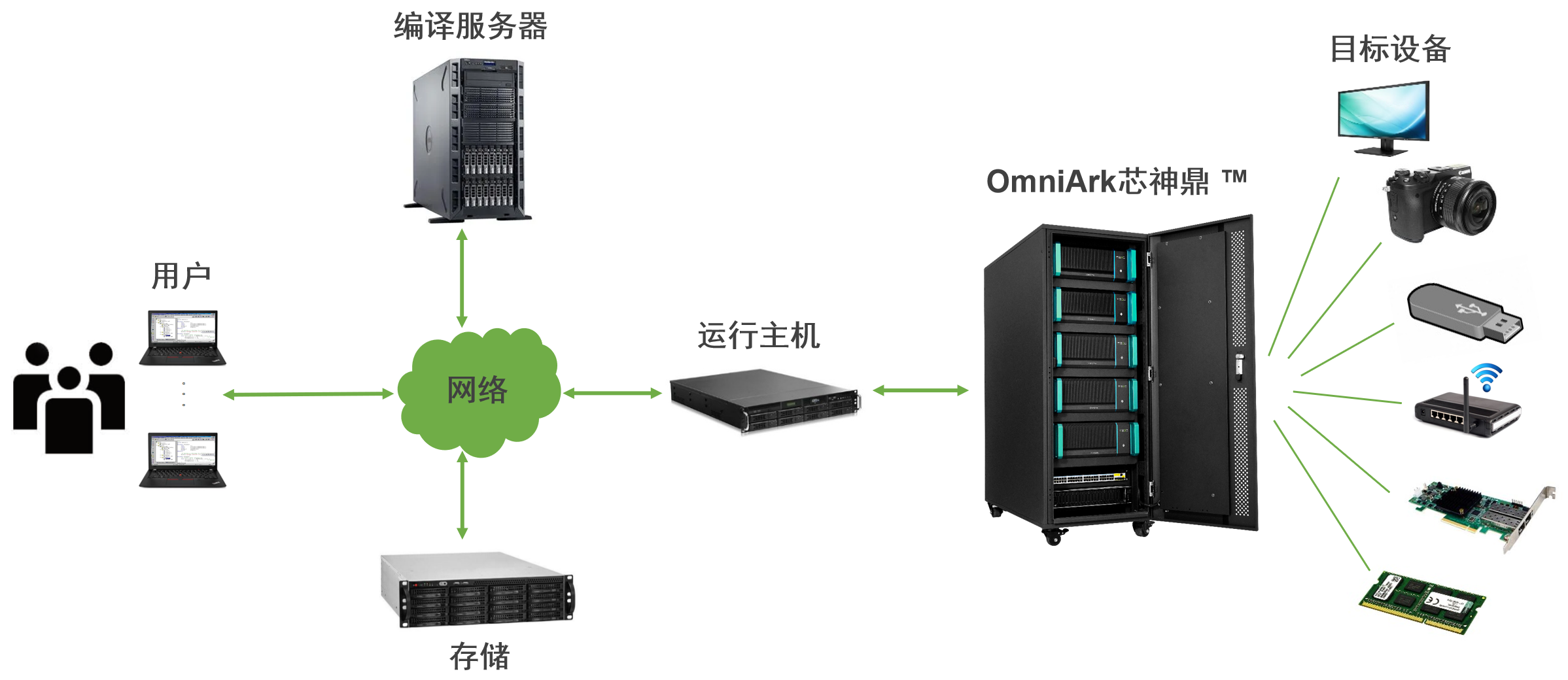

OmniArk 芯神鼎® 硬件仿真系统架构


OmniArk 芯神鼎™硬件仿真系统参数表

最大容量

10亿门

功耗

<8kW/billion gates

尺寸

W:61cm,D:128cm,H:160cm

重量

<550kg

运行模式

TBA(Transaction-based Acceleration)、ICE(In-circuit Emulation)

调试能力

Static Probe、Dynamic Probe、Full Visibility

语言支持

Verilog、System Verilog、System Verilog Assertions、C

VIP

APB、AHB、AXI4、AXI4-Stream、AXI4-Lite、UART、SPI、I2C、
DDR、Ethernet、USB、PCIe、SPI Flash、NAND Flash等


更多细节,请联系当地销售团队
